Piezoelectric Langasite-Wafeltjeslgs Crystal For Filters Resonators And Oscillatoren
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | BonTek |
| Certificering: | ISO:9001, ISO:14001 |
| Modelnummer: | Langasitewafeltjes |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5 PCs |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Het pakket van de cassettekruik, zuigt verzegeld |
| Levertijd: | 1-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 5000 PCs/maand |
|
Gedetailleerde informatie |
|||
| Materiaal: | Langasitewafeltjes | Elektromechanische Koppelingsfactor: | 15.8 |
|---|---|---|---|
| Frequentie die Δf, % uit elkaar plaatsen: | 0.90 | Besnoeiing 1: | 138.5° |
| Besnoeiing 2: | 26.7° | Dia. /Grootte: | 100mm ±0.25mm |
| Dikte: | 0.5mm ±0.03mm | TFC, ×10-6/â: | 1.6 |
| Markeren: | Piezoelectric Langasite-Wafeltjes,100mm LGS Kristal,0.5mm Langasite Wafeltjes |
||
Productomschrijving

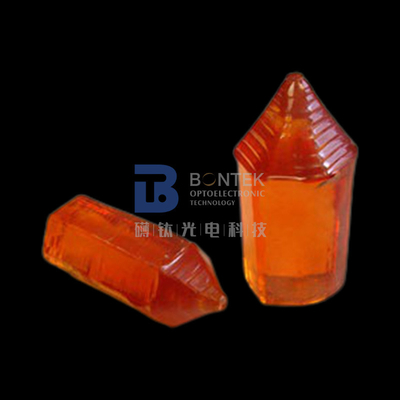

Piezoelectric Langasite-Wafeltjes LGS Crystal Designesd For Filters Resonators en Oscillatoren
LGS-het Kristal is een multifunctioneel kristal. De interactie tussen het elektro-optische effect en de optische omwenteling in het functionele kristal is overwogen en bestudeerd, en het kan als elektro-optisch kristal worden gebruikt.
De veelbelovendste toepassing van langasitekristal is piezoelectric substraten voor filters die zowel bij bulkgolven (BAW) werken en oppervlaktegolven (ZAAG). De fundamentele piezoelectric eigenschappen van verschillende kristallen die bij bulkgolven werken worden vertegenwoordigd en in Lijst beow vergeleken.
De Langasitekristallen behoren tot piezoelecrictric materialen met de waarde van elektromechanische koppelingscoëfficiënt, die is, midden tussen deze coëfficiënt van een kwartskristal en dat van lithium tantalite. De toepassing van het Langasitekristal laat toe om filters met relatieve pasbanden van 0,3 te realiseren tot 0,85% en ook resonators te ontwerpen met resonantie het uit elkaar plaatsen van 0,8% voor de nieuwe types van frequentie gecontroleerde oscillatoren.
|
Product |
Norm, mm (in.) |
|
LGS-Wafeltje
|
Besnoeiing: Voor ZAAG: (yxlt) 48,5o/26.3o en (yxlt) 50,1o/25.5o (LGS) Voor BAW: 1.5oY enoY 3 (LGS en LGT) Diameter: 76.2 (3,0). Dikte: 0,5 (0,02) Eindig: Voor opgepoetste kant. Omwikkeld achtereind Parallellisme: 5µm Andere die grootte in klantenspecificaties wordt weerspiegeld |
|
De Plaat/het Blok van LGS
|
Besnoeiing: Voor ZAAG: (yxlt) 48,5o/26.3o en (yxlt) 50,1o/25.5o Voor BAW: 1.5oY enoY 3 (LGS en LGT) L: 10 ~ 40 (0,4 ~ 1,6); W: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Eindig: Voor opgepoetste kant. Parallellisme: 5 µm Andere die grootte in klantenspecificaties wordt weerspiegeld |
|
LGS/LGT ring
|
Besnoeiing: X Identiteitskaart: 1.5 ~ 10,0 (0,06 ~ 0,4) OD: 5.0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Eindig: Omwikkeld/opgepoetst. Parallellisme: 5 µm. Bespuitende elektroden: Cr-Au Andere die grootte in klantenspecificaties wordt weerspiegeld |
|
Kristallen |
Elektromechanische Koppelingsfactor K, % (BAW) | Frequentie die Δf, % uit elkaar plaatsen | Q-factor Q, ×103 | De Coëfficiënt TFC, ×10-6/â van de temperatuurfrequentie |
|
Kwarts SiO2 |
7.0 | 0,25 | 100 | 0,5 |
|
Langasite La3GA5SiO14 |
15.8 | 0,90 | 50 | 1.6 |
|
Lithiumtetraborate Li2B4O7 |
24.0 | 4.00 | 10 | 6.0 |
|
Lithiumtantalate LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
FAQs:
- Q: Wat zijn de producten u hoofdzakelijk aan werkt?
A: Wij bekijken ons als piezo wafeltjespecialist. Wij zijn allereerste om met Enig Crystal Quartz in China over 30 jaar geleden te werken. Dan geleidelijk aan stappen wij op het gebied van LiNbO3, LiTaO3, Kwartsglas, LGS, CTGS enz. Vooral, als u een piezo kwartsleverancier zoekt, zijn wij de uiteindelijke keus! Wij delocaliseren miljoenen kwartsspaties elk jaar omdat wij BIJ, de besnoeiingen van Sc en IT met superieure hoekprecisie beheersen.
- Q: Kunt u productaanpassing goedkeuren?
A: Ja, natuurlijk. Wij kunnen vanaf uw verzoek vervaardigen. Bovendien worden wij zo ervaren met piezo wafeltjes dat wij u kunnen verstrekken relevante suggesties als u geen 100% zeker over uw keus bent. Bovendien, wij hebben sommige standaardwafeltjes in voorraad, alstublieft met ons controleren.
- Q: Kunt u de goederen via onze koeriersagent leveren?
A: Ja, zouden wij voorstellen u met de koeriersagent gaat u vertrouwdst bent met (DHL, Fedex, UPS enz.). Wij kunnen via uw rekening verschepen. En, natuurlijk, zullen wij veilig de producten in aanvaardbare grootte inpakken om u sparen de het verschepen kosten te helpen. Als u ons wenst om de vracht te behandelen, is het ook geen probleem. Wij hebben ook goede korting met de internationale koeriersdiensten.
- Q: Hoe kunt u wij waarborgen krijgen wat wij veilig willen?
A: De wafeltjeproducten zijn breekbaar en soms duur. Het laatste ding, aangezien de fabrikant, wij willen zien de producten is die wij werd beschadigd tijdens koerier hebben gemaakt. Dientengevolge, zullen wij voldoende de wafeltjes inpakken en zullen hen in een juist die karton met bufferspons wordt. gevuld zetten Nochtans, zijn de ongevallen soms onvermijdelijk. Zo, te volgen gelieve de stappen „van de Goedkeuringscontrole“ in de hieronder tekeningen worden getoond die. Als ongewenst gebeurde, zullen wij of de aanvulling of de terugbetaling geven als u de het controleren stappen volgt.
Goedkeuringscontrole
- Het product is breekbaar. Wij hebben voldoende het ingepakt en breekbaar het geëtiketteerd. Wij leveren door uitstekende binnenlandse en internationale exprespostbedrijven om vervoerskwaliteit te verzekeren.
- Na het ontvangen van de goederen, te behandelen gelieve zorvuldig en te controleren of het buitenkarton in goede staat is. Open zorgvuldig het buitenkarton en de controle of de verpakkingsdozen in groepering zijn. Neem een beeld alvorens u hen neemt.
- Gelieve te openen de vacuümverpakking in een schone ruimte wanneer de producten moeten worden toegepast.
- Als de producten tijdens koerier worden beschadigd worden gevonden, neem gelieve een beeld of een video onmiddellijk te registreren die. Neem niet de beschadigde producten uit de verpakkende doos! Contacteer onmiddellijk ons en wij zullen het probleem goed oplossen.
