BIJ Sc sneed de Ronde Omwenteling van IEEE van Kwartscrystal blanks de Standaard Enige/Dubbele voor TCXO
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | BonTek |
| Certificering: | ISO:14001 |
| Modelnummer: | Enig Crystal Quartz |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 10 PCs |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Cassette/Kruik, gezet in een karton met PE schuim. |
| Levertijd: | 1-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 200000 PCs/Maand |
|
Gedetailleerde informatie |
|||
| Product: | Beschaafd Kwartskristal | Dikte/Frequentie: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| Richtlijn: | ST-besnoeiing, bij-Besnoeiing | Diameter: | Φ3inch, 4inch, 6inch |
| Afmeting: | Φ8mm, 10mm; 20×20mm enz. | Ord: | Fundamenteel; 3de Ondertoon; 5de Ondertoon |
| Oppervlakte: | Pools, Overlapping, etst | Dioptrisch: | Plano-Convex: 0,5 dioptrische Biconvex van dioptric~10: 10 dioptrische dioptric~15 |
| Markeren: | Rond Besnoeiingskwarts Crystal Blanks I,BIJ Sc-het Kwartskristallen van de Douanebesnoeiing,Dubbel Omwentelingskwarts Crystal Blanks |
||
Productomschrijving
BIJ ST Besnoeiingskwarts Crystal Round Blanks en Wafeltje
Piezoelectric materialen stellen een gericht verwante elektrische last tentoon wanneer onderworpen aan druk en omgekeerd veroorzaakt de toepassing van een elektrische last dat een gericht verwante kracht wordt geproduceerd binnen het materiaal. De toepassing van een afwisselend elektrisch gebied zal het materiaal om veroorzaken te trillen en later mechanisch te resoneren. De frequentie van om het even welke mechanische resonantie wordt bepaald door de fysieke afmetingen van het materiaal, de ‚besnoeiingshoek‘ met betrekking tot de kristallijne as van het originele mono kristallijne kristal, de omgevingstemperatuur en om het even welke wijzigende gevolgen van bijbehorende mechanische of elektrocomponenten.
De eigenschappen van gekristalliseerd kwarts omvatten zijn hoge chemische en mechanische stabiliteit en een lage temperatuurcoëfficiënt, resulterend in een pasmunt in resonerende frequentie voor om het even welke verandering in omgevingstemperatuur, samen met zeer hoog Q bij resonantie. Het komt natuurlijk voor en al vroeg experimenteel werk werd uitgevoerd gebruikend natuurlijk gekristalliseerd kwarts.
|
Richtlijn |
BIJ, SC, HET,…, ENZ. |
|
Hoektolerantie |
Thetahoek: ±5 ″, ±10 ″, ±15 ″, ±30 ″, ±1 ′, ±2 ′,…, enz. |
|
Phi Angle: ±5 ′, ±10 ′, ±15 ′, ±30 ′,…, enz. |
|
|
Grootte |
Ronde (3.0mm~8“)/Vierkante (1.6x1.6mm~48x48mm of groter)/SMD (1.2x2.4mm hierboven) |
|
Groottetolerantie |
±0.01mm, +/-0.005mm, +/-0.0005mm, volgens grootte |
|
Frequentie |
1 Mhz tot 54Mhz voor Fundamentele bij-Besnoeiing; Tot 70Mhz door Ets |
|
Vlak |
Per gevraagd: de vlakte zal aan X-as binnen ±10 gr. loodrecht zijn |
|
Oppervlakte |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Opgepoetst (Ceriumoxyde) & geëtste Norm |
|
Ondertoon |
Fundamenteel; Derde Ondertoon (derde); Vijfde Ondertoon (vijfde) |
|
Dioptrisch |
Plano-Convex: 0,5 dioptrische Biconvex van dioptric~10: 10 dioptrische dioptric~15 |
|
Materiaal |
Beschaafd Kwartskristal |
|
Q-waarde |
Min 1.8x10^6, 2.4x10^6 volgens 3.0x10^6-de normen van CEI |
|
ECD |
Maximum 2 /c ㎡, 10/c㎡, Maximum 30/c㎡, Maximum 100/c㎡, Maximum 300/c㎡; Geveegd Kwarts |
|
Opneming |
Ia, Ib, I, II, III Rangen |
|
Geveegd |
Z bar, y-bar, of Geveegd kwarts |
Goedkeuringscontrole

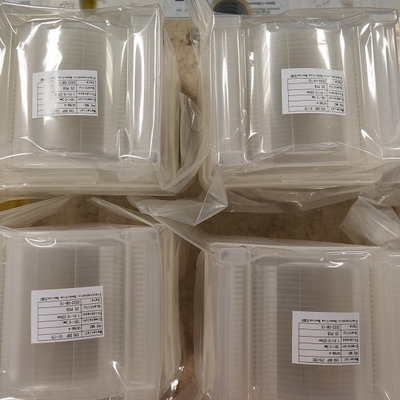

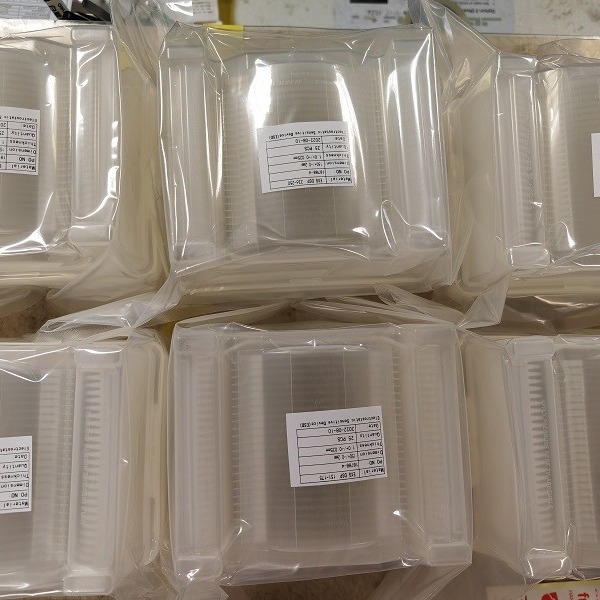

- Het product is breekbaar. Wij hebben voldoende het ingepakt en breekbaar het geëtiketteerd. Wij leveren door uitstekende binnenlandse en internationale exprespostbedrijven om vervoerskwaliteit te verzekeren.
- Na het ontvangen van de goederen, te behandelen gelieve zorvuldig en te controleren of het buitenkarton in goede staat is. Open zorgvuldig het buitenkarton en de controle of de verpakkingsdozen in groepering zijn. Neem een beeld alvorens u hen neemt.
- Gelieve te openen de vacuümverpakking in een schone ruimte wanneer de producten moeten worden toegepast.
- Als de producten tijdens koerier worden beschadigd worden gevonden, neem gelieve een beeld of een video onmiddellijk te registreren die. Neem niet de beschadigde producten uit de verpakkende doos! Contacteer onmiddellijk ons en wij zullen het probleem goed oplossen.
