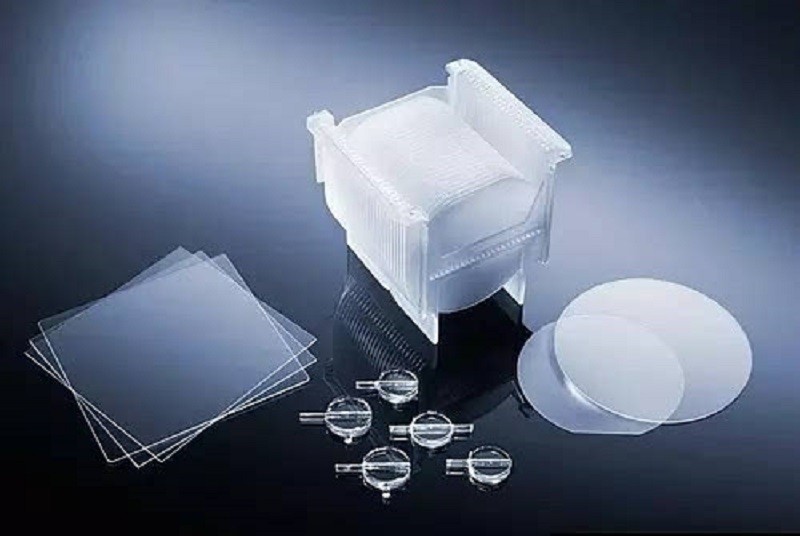

3 duim Dia 76.2mm Sapphire Substrate Optical Crystal Windows
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | BonTek |
| Certificering: | ISO:9001 |
| Modelnummer: | Saffier (Al2O3) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5 stukken |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Cassette, Kruik, Filmpakket |
| Levertijd: | 1-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 10000 Stukken/Maand |
|
Gedetailleerde informatie |
|||
| Materiaal: | Al2O3 Wafeltje | Zuiverheid: | 99.999% |
|---|---|---|---|
| Smeltpunt: | 2040 °C | Warmtegeleidingsvermogen: | 27.21 w (m x K) bij 300 K |
| Diameter: | 3 duim, 76.2mm | Hardheid: | 9.0 Mohs |
| Specifieke Hittecapaciteit: | 419 J (kg x K) | Diëlektrische Constante: | 11.5 (parallelle c-As) 9,4 (loodrechte c-As) bij 1MHz |
| Markeren: | Sapphire Substrate Optical Crystal Windows,3 duim Sapphire Substrate Wafer,Dia 76.2mm Sapphire Wafer |
||
Productomschrijving
3 duim Dia 76.2mm Sapphire Substrate Optical Crystal Windows
Al2O3 van de enig kristalsaffier bezit een unieke combinatie uitstekende optische, fysieke en chemische eigenschappen. Hardst van de oxydekristallen, saffieral2o3 behoudt zijn met hoge weerstand bij hoge temperaturen, heeft goede thermische eigenschappen en uitstekende transparantie. De optica van Sapphire Al 2O3 is chemisch bestand tegen vele zuren en alkali bij temperaturen tot 1000 graden van C evenals tegen HF onder 300 graden van C. Deze eigenschappen moedigen zijn breed gebruik van de optica van Sapphire Al 2O3 in vijandige milieu's aan waar de optische transmissie in de waaier van zichtbaar aan dichtbijgelegen infrared wordt vereist.
|
Punt |
3-duim c-Vliegtuig (0001) 650μm Sapphire Wafers |
|
|
Crystal Materials |
99,999%, Hoge Zuiverheid, Monocrystalline Al2O3 |
|
|
Rang |
Eerste, epi-Klaar |
|
|
Oppervlakterichtlijn |
C-vliegtuig (0001) |
|
|
C-vlakke van-hoek naar m-As 0,2 +/- 0.1° |
||
|
Diameter |
76,2 mm +/- 0,1 mm |
|
|
Dikte |
650 μm +/- 25 μm |
|
|
Primaire Vlakke Richtlijn |
A-vliegtuig (11-20) +/- 0.2° |
|
|
Primaire Vlakke Lengte |
22,0 mm +/- 1,0 mm |
|
|
Enige Opgepoetste Kant |
Front Surface |
Epi-opgepoetst, Ra < 0=""> |
|
(SSP) |
Achteroppervlakte |
Fijne grond, Ra = 0,8 μm aan 1,2 μm |
|
Dubbele Opgepoetste Kant |
Front Surface |
Epi-opgepoetst, Ra < 0=""> |
|
(DSP) |
Achteroppervlakte |
Epi-opgepoetst, Ra < 0=""> |
|
TTV |
< 20=""> |
|
|
BOOG |
< 20=""> |
|
|
AFWIJKING |
< 20=""> |
|
|
Het schoonmaken/Verpakking |
Klasse 100 cleanroom het schoonmaken en vacuüm verpakking, enig stuk verpakking. |
|
| FYSISCHE EIGENSCHAPPEN van SAPPHIRE Al 2O3 | |
| Dichtheid | 3.97 g/cm3 |
| Smeltpunt | 2040 graden van C |
| Warmtegeleidingsvermogen | 27.21 w (m x K) bij 300 K |
| Thermische Uitbreiding | 5.6 x 10 -6 /K (parallelle c-As) & 5,0 (loodrechte c-As) x 10 -6 /K |
| Hardheid | Knoop 2000 kg/mm 2 met 2000g-indenter |
| Specifieke Hittecapaciteit | 419 J (kg x K) |
| Diëlektrische Constante | 11.5 (parallelle c-As) 9,4 (loodrechte c-As) bij 1MHz |
| De Modulus van jongelui (e) | 335 GPa |
| Scheerbeurtmodulus (G) | 148.1 GPa |
| Bulkmodulus (k) | 240 GPa |
| Elastische Coëfficiënten | C11=496C12=164C13=115 C33=498C44=148 |
| Duidelijke Elastische Grens | MPa 275 (40.000 psi) |
| Poisson Verhouding | 0,25 |
Goedkeuringscontrole
