Productdetails:

Plaats van herkomst: China
Merknaam: BonTek
Certificering: ISO:9001, ISO:14001
Modelnummer: Gesmolten Kiezelzuur, Gesmolten Kwarts

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 5 PCs
Prijs: Onderhandelbaar

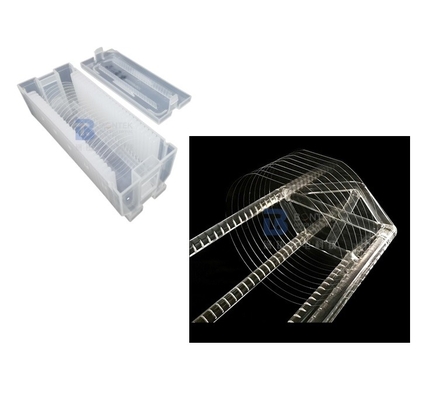

Verpakking Details: Het pakket van de cassettekruik, zuigt verzegeld
Levertijd: 1-4 weken
Betalingscondities: T/T
Levering vermogen: 20000 PCs/maand
Beste prijs Contact

Gedetailleerde informatie

Materiaal: Gesmolten Kiezelzuurwafeltje Merken: Schott Brorofloat 33
Diameter: 76.2mm, 100mm, 150mm Dikte: 0.35mm, 0.5mm, 0.675mm
De rand: Ronde grond Oppervlakte afwerking: Dubbel Zijpools
Brekingsindex: 1.4585 (bij 587,6 NM) Toepassingen: Halfgeleider, MEMS
Markeren:

6 inch Borofloat 33

,

Halfgeleiders Borofloat 33 Wafeltje

,

Elektronica Optica Fused Silica Wafer

Productomschrijving

6 inch en 8 inch borofloat 33 wafer voor elektronica optica en halfgeleiders





Borofloat 33 Kenmerken

Schott Borofloat 33 is een plat glas dat nieuwe normen stelt op het gebied van optische helderheid, dimensionale stabiliteit en thermische weerstand.

Borofloat 33 is een uniek type borosilicaatglas dat bekend staat om zijn uitzonderlijke vlakheid en uniformiteit.De hoge thermische uitbreidingscoëfficiënt zorgt voor stabiliteit zelfs bij extreme temperatuurveranderingen, terwijl de lage thermische geleidbaarheid het een ideaal materiaal maakt voor toepassingen met een hoog vermogen.

Met zijn superieure optische eigenschappen biedt Borofloat 33 uitzonderlijke helderheid en transmissie, waardoor het perfect is voor een breed scala aan optische toepassingen.het zorgt voor betrouwbare prestaties en consistente resultaten.

Onze Borofloat 33 wordt geproduceerd met behulp van state-of-the-art productietechnieken, die de hoogste kwaliteit en precisie garanderen.Het voldoet aan de meest veeleisende specificaties voor precisie-optica..

Neem uw sollicitaties naar een hoger niveau met Borofloat 33. Neem vandaag nog contact met ons op om meer te weten te komen over hoe ons plat glas uw projecten kan transformeren.





Borofloat 33 Parameters

Parameter Beschrijving
Materiaal Borofloat 33
Samenstelling glas van borosilicaat
Coëfficiënt van thermische uitbreiding 3.25 x 10-6K-1
Dichtheid 2.23 g/cm3
Brekingsindex 1.474 (bij 589 nm)
Werktemperatuurbereik -200°C tot 450°C
Transmissie Uitstekende transparantie in het zichtbare en nabij-infrarood spectrum
Chemische weerstand Resistent tegen zuren, alkalis en veel organische stoffen
Vlakheid van het oppervlak Typisch binnen λ/4 (bij 633 nm) over het oppervlak van de wafer
Wafers Verkrijgbaar in verschillende diameters: 2", 3", 4", 6", 8" en groter
Waferdikte Normaal gesproken varieert het van enkele micrometers tot enkele millimeter
Oppervlakte kwaliteit Gewoonlijk gespecificeerd volgens industriële normen (bijv. SEMI, MIL)
Toepassingen MEMS-apparaten, sensoren, displays, optische componenten, waferbinding



Borofloat 33 Waferspecificaties

Specificatie

3 ¢

4 ¢

5"

6"

8"

Diameter

76.2 mm

100 mm

125 mm

150 mm

200 mm

Tol ((±)

< 0,1 tot 0,25 mm

Dikte

> 0,10 mm

> 0,10 mm

> 0,30 mm

> 0,30 mm

> 0,30 mm

Primary Flat

22 mm

32.5 mm

42.5 mm

57.5 mm

Deeltjes

Deeltjes

TTV

< 8um

< 10 mm

< 15um

< 20um

< 30 mm

Buigen.

±20um

± 25um

±40um

±40um

±60um

Warp snelheid.

< 30 mm

< 40um

< 50 mm

< 50 mm

< 60 mm

PLTV ((< 0,5 mm)

≥ 95% ((5 mm*5 mm)

Overdraagbaarheid

UV, optische, IR of aangepaste optie

Ronding van de rand

Voldoet aan SEMI M1.2-norm/verwijz naar IEC62276

Oppervlaktype

Eenzijdig gepolijst/dubbelzijdig gepolijst

Gepolijste zijde Ra

< 1,0 nm of specifiek per gevraagde

Criteria voor de achterzijde

Algemeen is 0,2-0,5 μm of op maat

Uiterlijk

Verontreiniging

Geen

Deeltjes > 0,3 μm

<= 30

Zaagmerken, strepen

Geen

Schrapen

Geen

scheuren, zagen, vlekken

Geen







6 inch en 8 inch Borofloat 33 wafer voor elektronica, optica en halfgeleiders 06 inch en 8 inch Borofloat 33 wafer voor elektronica, optica en halfgeleiders 16 inch en 8 inch Borofloat 33 wafer voor elektronica, optica en halfgeleiders 2




6 inch en 8 inch Borofloat 33 wafer voor elektronica, optica en halfgeleiders 3





6 inch en 8 inch Borofloat 33 wafer voor elektronica, optica en halfgeleiders 4

Vaak gestelde vragen



  1. V: Op welke producten werkt u vooral?

A:We zien onszelf als de piezo-wafer specialist. We zijn de eersten om te werken met Single Crystal Quartz in China ongeveer 30 jaar geleden. Daarna stapten we geleidelijk op het gebied van LiNbO3, LiTaO3,met een breedte van niet meer dan 50 mmLGS, CTGS etc. Vooral als je op zoek bent naar een piezo kwarts leverancier, zijn wij de ultieme keuze!SC- en IT-snijwerk met een superieure hoekprecisie.



  1. Q: Kun je product aanpassing accepteren?

A:Ja, natuurlijk, we kunnen het volgens uw verzoek maken, en we hebben ook zoveel ervaring met piezo-wafers, dat we u relevante suggesties kunnen geven als u niet 100% zeker bent van uw keuze.En daarnaast...We hebben wel wat standaard wafers op voorraad.



  1. V: Kunt u de goederen bezorgen via onze koerier?

A:Ja, we raden u aan om te gaan met de koeriersagent die u het meest vertrouwd bent met (DHL, FedEX, UPS etc.).We verpakken de producten veilig in aanvaardbare grootte om u te helpen de verzendkosten te besparen.Als u ons nodig heeft om de vracht te verzorgen, is het ook geen probleem. We hebben ook een goede korting bij de internationale koeriersbedrijven.



  1. V: Hoe kan je garanderen dat we veilig krijgen wat we willen?

A:De waferproducten zijn kwetsbaar en soms duur, het laatste wat we als fabrikant willen zien is dat de producten beschadigd raken tijdens de koeriers.We pakken de wafers goed in en stoppen ze in een doos met een buffer spons.Maar ongelukken zijn soms onvermijdelijk.“Aanvaardingscontrole”Als het ongewenste gebeurde, zullen wij u de aanvulling geven of terugbetalen als u de controle stappen volgt.



  1. V: Kunnen we uw fabriek bezoeken?

A:Fabriek inspectie is belangrijk voor grote hoeveelheden aankoop en langetermijn samenwerking.Grote namen over de hele wereld zijn getuige geweest van onze vooruitgang in het opbouwen van fabrieken.Deze dagen, vanwege de Covid-19-pandemie, hadden we ook de ervaring van videoconferentie met wereldwijde kopers.





Aanvaardingscontrole

  • Het product is kwetsbaar. We hebben het goed verpakt en het is kwetsbaar gelabeld. We leveren via uitstekende binnenlandse en internationale expressbedrijven om de transportkwaliteit te garanderen.
  • Na ontvangst van de goederen moet u voorzichtig handelen en controleren of de buitendoos in goede staat is.Neem een foto voordat je ze eruit haalt..
  • Gelieve de vacuümverpakking in een schone ruimte te openen wanneer de producten moeten worden aangebracht.
  • Als de producten tijdens de koeriersdienst beschadigd zijn aangetroffen, neem dan alstublieft onmiddellijk een foto of een video op.Neem onmiddellijk contact met ons op en we zullen het probleem goed oplossen.
