Productdetails:

Plaats van herkomst: China
Merknaam: BonTek
Certificering: ISO:9001
Modelnummer: SAP

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 10 stuks
Prijs: $60.00/ea
Verpakking Details: Kasset, vacuümverzegeld
Levertijd: 2~4 weken
Betalingscondities: TT/op voorhand
Levering vermogen: 10 000 stuks
Beste prijs Contact

Gedetailleerde informatie

Grootte: Op maat Dikte: 0.5mm-3mm
richtlijn: ±0.5° Rand het Malen: Rondheid
Parallellisme: ≤ 3 arc sec TTV: <10um>
Ruwheid van het oppervlak: Ra < 0,2 nm
Markeren:

een enkelkristallijns piezo-elektrische wafer

,

optisch gebruik Piezo-elektrische wafer

,

industriële piezo-elektrische wafers

Productomschrijving

High-Performance Sapphire Wafer met loodrecht ≤ 3 boogmin voor industriële toepassingen




Productbeschrijving:

Sapfiersnipsel, Sapfierswafer, Sapfiersubstraat en Sapfierschaal

Sapphire Wafer is een soort halfgeleidermateriaal gemaakt van saffier, dat uitstekende optische, mechanische en chemische eigenschappen heeft.Het wordt vaak gebruikt als epitaxiale laag voor op GaN gebaseerde materialen en apparaten, en wordt ook op grote schaal toegepast op andere elektronische en optische gebieden.

Saffiriekristal heeft een zeshoekige roosterstructuur, wat Sapphire Wafer een hoge hardheid, hoge thermische geleidbaarheid en weerstand tegen oxidatie bij hoge temperaturen geeft.Door zijn uitstekende optische eigenschappenSaffirafels worden ook vaak gebruikt als raammateriaal en als lasersubstraat.

Bovendien kan de grootte van de saffierwafel naar behoefte worden aangepast en is de oppervlaktebewerkingstechnologie ook zeer volwassen, waardoor deze uitstekend presteert in verschillende toepassingen.

Over het algemeen is saffierwafel een zeer veelbelovend halfgeleidermateriaal met een breed scala aan toepassingsmogelijkheden.

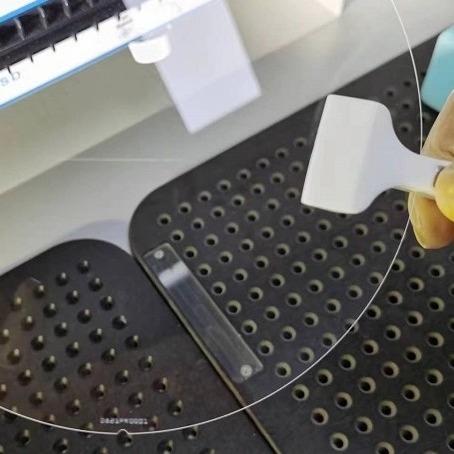

Highly Sensitive Piezoelectric Wafer voor industriële toepassingen 0

Kenmerken:

  • Naam van het product: Sapphire Wafer
  • Verticaliteit: ≤3 boogmin
  • Oppervlakkegehalte: eenzijdig gepolijst
  • Kante slijpen: Rondheid
  • Vlakheid: λ/10
  • Georiënteerd: ± 0,5°


Technische parameters:

Parameter Waarde

Perpendiculariteit

≤ 3 boogmin

Duidelijke opening

> 90%

Kanten slijpen

Rondheid

TTV

≤ 3 μm

Parallelisme

≤ 3 arc sec

Oriëntatie

±0,5°

Dikte

0.5mm-3mm

Grootte

Op maat

Diameter

2 inch-8 inch

Ruwheid van het oppervlak

Ra < 0,2 nm



Toepassingen:

BonTek Sapphire Wafer, modelnummer SAP is een gecertificeerd product met ISO 9001. Met een minimale bestelhoeveelheid van 10 stuks en een prijs van $ 60,00 / e, de wafer is verpakt in een cassette met vacuüm verzegeld.De levertijd is 2~4 weken, en de betalingsvoorwaarden zijn TT/op voorhand. De leveringscapaciteit is 10000 stuks. De doorzichtige opening van Sapphire Wafer is >90%, en de oppervlakte ruwheid is Ra<0.2nm.De rand slijp is ronde, en de dikte varieert van 0,5 mm tot 3 mm. De loodrechtheid is ≤3 boogmin.

BonTek Sapphire Wafer is de perfecte keuze voor klanten die op zoek zijn naar een hoogwaardige Sapphire Slice of Sapphire Wafer Substrate.het product garandeert een superieure prestatie en betrouwbaarheidDe minimale orderhoeveelheid, de prijs, de levertijd en de betalingsvoorwaarden zijn allemaal aantrekkelijke kenmerken die BonTek Sapphire Wafer het ideale product voor uw behoeften maken.



Verpakking en verzending:

Verpakking en verzending

Sapphire Wafers worden verpakt in met schuim beklede kartonnen dozen en verzonden in beschermende verpakkingen om een veilige aankomst te garanderen.Alle bestellingen worden verzonden via een betrouwbare koeriersdienst.
