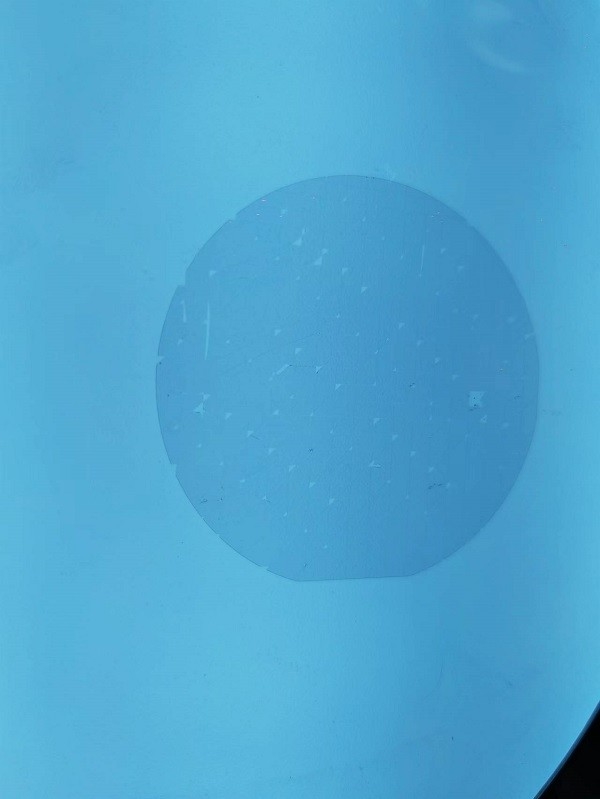

LTV 5mmx5mm 2μm Gesmolten Silica Wafer TTV 20μm voor de halfgeleiderindustrie
Productdetails:
| Place of Origin: | China |
| Merknaam: | CSIMC |
| Certificering: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Gedetailleerde informatie |
|||
| Productnaam: | JGS1 JGS2 JGS3 Glas- en kwartswafer voor chemische stabiliteit met een superieure optische helderhei | Gepolijste zijde Ra: | < 1,0 nm of specifiek per gevraagde |
|---|---|---|---|
| PLTV ((< 0,5 mm): | ≥ 95% ((5 mm*5 mm) | Transmissie: | Ultraviolet en zichtbaar |
| Buigen.: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | Diameter: | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Materiaal: | UV-gesmolten silicium, gesmolten kwarts (JGS1, JGS2, JGS3) | Oppervlakte: | DSP, SSP, DSL |
| Markeren: | 2um gesmolten silica wafers,5x5 mm gesmolten silica wafers,Fuse silica-wafers voor de halfgeleiderindustrie |
||
Productomschrijving
Productbeschrijving:
Kenmerken:
- Productnaam: JGS1 JGS2 JGS3 Glas- en kwartswafer voor chemische stabiliteit met een superieure optische helderheid
- Materiaal: UV gesmolten silicium, gesmolten kwarts (JGS1, JGS2, JGS3)
- Ronding van de rand: in overeenstemming met de SEMI-norm M1.2/verwijz naar IEC62276
- Diameter: 50,8 mm,76.2mm, 100mm, 150mm, 200mm
- Warp: < 30 μm, < 40 μm, < 50 μm, < 50 μm, < 60 μm, < 60 μm
Onze glassilicawafer, ook wel bekend als siliciumdioxidewafer of kwartswafer, is een product van topkwaliteit met een superieure optische helderheid en chemische stabiliteit.Gemaakt van UV-gesmolten silicium en gesmolten kwarts (JGS1), JGS2, JGS3), voldoet aan de SEMI M1.2-standaard voor randronding en is verkrijgbaar in diameters van 50,8 mm tot 200 mm.Deze wafer is een betrouwbare keuze voor verschillende toepassingen..
Technische parameters:
| Productcategorie | gesmolten silicawafels |
| LTV (5mmx5mm) | < 2 μm |
| Transmissie | Ultraviolet en zichtbaar |
| Primary Flat | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/notch, notch, notch |
| PLTV ((< 0,5 mm) | ≥ 95% ((5 mm*5 mm) |
| Dikte | 350 mm, 500 mm, 1000 mm |
| Ronding van de rand | Voldoet aan SEMI M1.2-norm/verwijz naar IEC62276 |
| Type | Gesmolten silicium, gesmolten kwarts |
| Materiaal | UV-gesmolten silicium, gesmolten kwarts (JGS1, JGS2, JGS3) |
| Oppervlakte | DSP, SSP, DSL |
Dit is de technische parametertabel voor SiO2-wafers, glassilicawafers, gesmolten kwartswafers.
Toepassingen:
Onze gesmolten silica wafer heeft een PLTV (< 0,5um) van ≥ 95% (5mm * 5mm) en een gepolijste zijde Ra van minder dan 1,0 nm, of specifiek op verzoek.SSP (eenzijdig gepolijst), en DSL (dubbelzijdig geslagen).
Onze gesmolten silica wafer is perfect voor verschillende halfgeleiders en MEMS toepassingen.fotovoltaïsche cellenOnze gesmolten silica wafer heeft ook uitstekende optische eigenschappen, waardoor het geschikt is voor gebruik in optische vezels en lenzen.
Onze gesmolten silica wafers worden geleverd in cassette/pot verpakking en vacuümverzegeld om de kwaliteit van het product te garanderen.uw productbehoeften zullen altijd tijdig worden vervuldDe levertijd varieert van 1 tot 4 weken, afhankelijk van uw locatie.
Kies BonTek Fused Silica Wafer voor al uw semiconductor- en MEMS-toepassingsbehoeften.
Ondersteuning en diensten:
- Ondersteuning bij de installatie van het product
- Probleemoplossing en reparatie van producten
- Opties voor aanpassing
- Technische ondersteuning ter plaatse
- Producttraining en -opleiding
- Garantie en ondersteuning na de garantie
Verpakking en verzending:
Verpakking:
Het Fused Silica Wafer-product wordt verpakt in een beschermende plastic behuizing om ervoor te zorgen dat het ongeschonden op zijn bestemming aankomt.De behuizing zal worden verzegeld om te voorkomen dat stof of puin binnengaat en de wafer beschadigt.
Vervoer:
Het product wordt verzonden via een veilige en betrouwbare koeriersdienst.inclusief adres en contactgegevens van de ontvangerHet pakket zal zorgvuldig worden behandeld om ervoor te zorgen dat het in dezelfde staat aankomt als het werd verzonden.
Vragen:
De merknaam is BonTek.
V: Welke modelnummers zijn beschikbaar voor gesmolten silica wafers?
A: De beschikbare modelnummers zijn gesmolten silicium en gesmolten kwarts.
V: Welke certificeringen heeft de gesmolten silica wafer?
A: De gesmolten silica wafer heeft ISO:9001 en ISO:14001 certificeringen.
V: Wat is de plaats van oorsprong van gesmolten silicawafels?
A: De plaats van oorsprong van gesmolten silicawafels is China.
V: Wat is de minimale orderhoeveelheid voor gesmolten silica wafers?
A: De minimale orderhoeveelheid voor gesmolten silica wafers is 5 stuks.
V: Wat is de prijs van gesmolten silica wafers?
A: De prijs van Fused Silica Wafer is onderhandelbaar. Neem contact met ons op voor meer informatie.
V: Wat zijn de betalingsvoorwaarden voor gesmolten silica wafers?
A: De betalingsvoorwaarden voor gesmolten silicawafels zijn T/T.
V: Wat is de leveringscapaciteit van gesmolten silicawafels?
A: De leveringscapaciteit van gesmolten silicawafels is 20000 stuks/maand.
V: Wat is de levertijd voor gesmolten silica wafers?
A: De levertijd voor gesmolten silica wafers is 1-4 weken.
V: Wat zijn de verpakkingsgegevens van Fused Silica Wafer?
A: De verpakkingsgegevens voor Fused Silica Wafer zijn kasset/potverpakking, vacuümverzegeld.
