SSP-oppervlak gesmolten siliciumwafer voor MEMS-productieproces
Productdetails:
| Place of Origin: | China |
| Merknaam: | BonTek |
| Certificering: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Prijs: | Onderhandelbaar |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Gedetailleerde informatie |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Markeren: | MEMS-productieproces Silica Wafer,SSP-oppervlak gesmolten siliciumwafer,MEMS-productieproces gesmolten silicawafels |
||
Productomschrijving
Productbeschrijving:
Onze gesmolten silica wafer is gepolijst tot een oppervlakte ruwheid van minder dan 1,0 nm, of kan worden gespecificeerd om aan uw exacte eisen te voldoen.Dit niveau van precisie zorgt voor optimale prestaties in uw halfgeleider en MEMS toepassingenBovendien voldoet onze wafer aan de randrondingseisen van de SEMI M1.2-norm en aan de IEC62276-specificatie.
We begrijpen dat warping een probleem kan zijn in veel toepassingen, daarom bieden we een reeks opties om aan uw behoeften te voldoen.minder dan 40 μmDit stelt u in staat om het voor uw toepassing meest geschikte warpniveau te kiezen.
Om de kwaliteit van onze gesmolten silica wafers verder te waarborgen, meten we ook TTV (total thickness variation) om ervoor te zorgen dat deze aan uw specificaties voldoet.Onze wafer is verkrijgbaar met TTV niveaus van minder dan 8 μm, minder dan 10 μm, minder dan 15 μm, minder dan 20 μm, minder dan 30 μm en minder dan 40 μm.
Al met al is onze Fused Silica Wafer een uitstekende keuze voor uw halfgeleider- en MEMS-toepassingen.in combinatie met de precisiepoeling en randrondingKies uit ons assortiment van warping- en TTV-opties om ervoor te zorgen dat onze wafer aan uw exacte specificaties voldoet.
Kenmerken:
- Naam van het product: gesmolten silicawafels
- Warp: < 30 μm, < 40 μm, < 50 μm, < 50 μm, < 60 μm, < 60 μm
- Productcategorie: gesmolten silicawafels
- Materiaal:
- UV-gesmolten silica
- Gesmolten kwarts (JGS1, JGS2, JGS3)
- Merk: JGS1 JGS2 JGS3
- Type:
- gesmolten silicium
- Gespoten kwarts
Sleutelwoorden: Kristallijn Silica Wafer, Silica Glas Wafer, Gesmolten Quartz Wafer
Technische parameters:
| Aantekening | Opties |
|---|---|
| Primary Flat | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/notch, notch, notch |
| TTV | Voor de toepassing van deze bepaling moeten de in de bijlage bij Verordening (EG) nr. 1272/2008 bedoelde parameters worden vastgesteld. |
| Materiaal | UV-gesmolten silicium, gesmolten kwarts (JGS1, JGS2, JGS3) |
| Ronding van de rand | Voldoet aan SEMI M1.2-norm/verwijz naar IEC62276 |
| Dikte | 350 mm, 500 mm, 1000 mm |
| Transmissie | Ultraviolet en zichtbaar |
| PLTV ((< 0,5 mm) | ≥ 95% ((5 mm*5 mm) |
| Buigen. | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| Diameter | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Gepolijste zijde Ra | < 1,0 nm of specifiek per gevraagde |
Deze tabel toont de technische parameters voor het glasvormig siliciumwaferproduct.
Toepassingen:
De gesmolten siliciumwafer heeft verschillende modellen, waaronder JGS1, JGS2 en JGS3, en is geschikt voor meerdere producttoepassingsgebeurtenissen en -scenario's, zoals:
- Optische producten:De Fused Silica Wafer is perfect voor superieure optische helderheid, waardoor het geschikt is voor optische producten zoals lenzen, spiegels en prisma's.
- De halfgeleiderindustrie:De TTV- en Bow-kenmerken van de wafer maken het een ideaal product voor de halfgeleiderindustrie, waar precisie en uniformiteit cruciaal zijn.
- Onderzoek en ontwikkeling:De Fused Silica Wafer is ook geschikt voor onderzoeks- en ontwikkelingsdoeleinden, zoals op het gebied van nanotechnologie en materiaalwetenschap.
De Fused Silica Wafer wordt geleverd met rand afronding in overeenstemming met SEMI M1.2 Standard/verwijzen naar IEC62276, waardoor een soepele en veilige hantering ervaring.terwijl de boog varieert van ±20 μm tot ±60 μm, afhankelijk van het gekozen model.
Ondersteuning en diensten:
Ons Fused Silica Wafer product wordt geleverd met uitgebreide technische ondersteuning en diensten om optimale prestaties en klanttevredenheid te garanderen.Ons team van experts is beschikbaar om te helpen met de installatie, werking en onderhoud van het product, evenals het oplossen van eventuele problemen.we bieden op maat gemaakte oplossingen om aan de specifieke eisen van de klant te voldoen en bieden training om het product correct te gebruikenOnze toewijding aan kwaliteit gaat verder dan de eerste verkoop, aangezien we voortdurende ondersteuning bieden om eventuele vragen of problemen die zich tijdens de levensduur van het product kunnen voordoen, op te lossen.
Verpakking en verzending:
Verpakking:

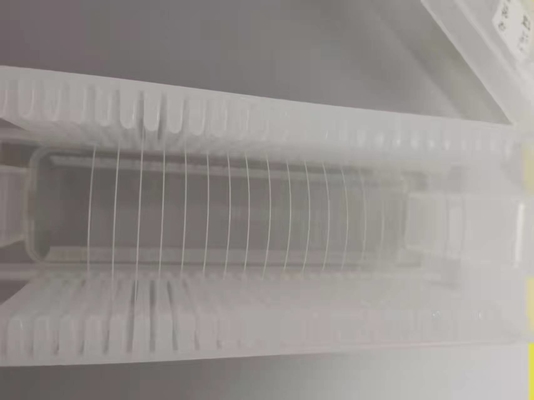

Het Fused Silica Wafer-product wordt veilig verpakt in een cleanroom om verontreiniging te voorkomen.De wafers worden in een waferdrager geplaatst met beschermende schuiminzetstukken om schade tijdens het vervoer te voorkomen..
Vervoer:
Het product wordt verzonden via een betrouwbare koeriersdienst, het pakket wordt gemarkeerd als kwetsbaar en met zorg behandeld.De verzendkosten worden berekend op basis van de bestemming en het gewicht van het pakket.
Vragen:
V1: Wat is de merknaam van het product?
A1: De merknaam van het product is BonTek.
V2: Wat is de minimale orderhoeveelheid voor de gesmolten silica wafer?
A2: De minimale bestelhoeveelheid voor de gesmolten silica wafer is 5 stuks.
V3: Welke certificeringen heeft het product?
A3: De gesmolten silicawafer is gecertificeerd volgens ISO:9001 en ISO:14001.
V4: Wat is de verpakkingsmethode voor de gesmolten silica wafers?
A4: De gesmolten silicawafer is verpakt in een cassette of pot en is vacuümverzegeld.
V5: Wat is de levertijd voor de gesmolten silica wafer?
A5: De levertijd voor de gesmolten silica wafers is 1-4 weken.
