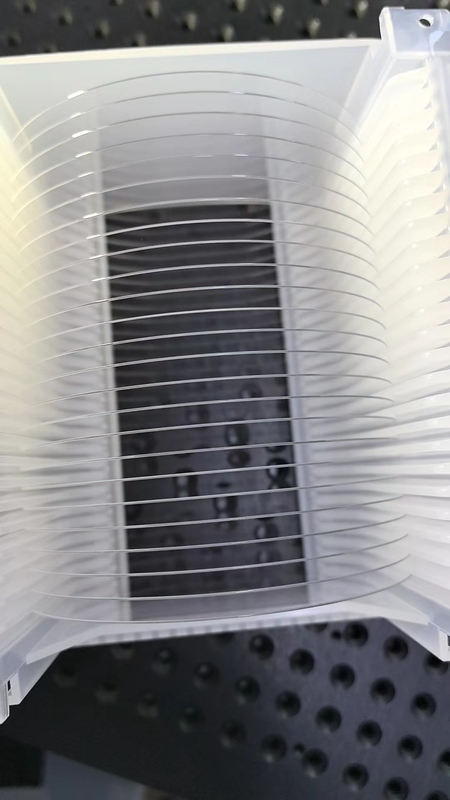

• "2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders
"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders

"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders

Productdetails:

Plaats van herkomst: China
Merknaam: CSIMC
Certificering: ISO:9001, ISO:14001
Modelnummer: Gesmolten Kiezelzuur, Gesmolten Kwarts

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 5 stuks
Prijs: Onderhandelbaar
Verpakking Details: Het pakket van de cassettekruik, zuigt verzegeld
Levertijd: 1-4 weken
Betalingscondities: T/T
Levering vermogen: 20000 PCs/maand
Beste prijs Contact

Gedetailleerde informatie

Materiaal: Gesmolten silica, gesmolten kwartswafel Merken: JGS2 JGS1
Diameter: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Dikte: 350um, 500um, 1000um
LTV (5mmx5mm): < 2 μm Ra ruwheid: < 1 nm / GC#1000
Oppervlakte: Dubbelzijdig Pools, Enkelzijdig Pools, Lap Toepassing: Halfgeleider, MEMS
Markeren:

8" gesmolten silica wafer

,

Hoogprecisie 2" gesmolten silica-wafer

,

Vervaardiging van halfgeleiders 6" gesmolten silica wafers

Productomschrijving

"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders



onze premium Wafer-grade Fused Silica Wafers ∙ de ultieme oplossing voor uw high-performance optische en micro-elektronica toepassingen.Onze wafers bieden een ongeëvenaarde optische helderheid., thermische stabiliteit en chemische weerstand.

Ontworpen voor precisie en duurzaamheid, zijn onze Wafer-Grade Fused Silica Wafers het perfecte platform voor het maken van geavanceerde optische componenten, golfleidingen en micro-optische systemen.Hun lage coëfficiënt van thermische uitbreiding zorgt voor dimensionale stabiliteit over een breed temperatuurbereik, waardoor ze ideaal zijn voor gebruik in veeleisende omgevingen.

De hoge zuiverheid van onze gesmolten silica wafers minimaliseert verspreiding en absorptie.Het leveren van frisse, ongevormd beeld en signaal.

Of je nu geavanceerde lasersystemen ontwikkelt, glasvezelcommunicatienetwerken of precisie-sensortechnologieën,onze Wafer-grade gesmolten Silica Wafers zijn de essentiële bouwstenen voor succes. Upgrade uw optische en micro-elektronica ontwerpen met de onovertroffen prestaties van onze premium wafers

Parameter Beschrijving
Materiaal Gesmolten kwarts JGS2
Samenstelling SiO2(Siliciumdioxide)
Transmissie Uitstekende transparantie in het ultraviolet (UV) tot infrarood (IR) bereik
Brekingsindex 1.4585 (bij 587,6 nm)
Dichtheid 2.203 g/cm3
Coëfficiënt van thermische uitbreiding 5.5 x 10- 7K-1
Werktemperatuurbereik Tot 1200°C
Chemische weerstand Resistent tegen de meeste zuren, alkalis en organische oplosmiddelen
Oppervlakte afwerking met een gewicht van niet meer dan 50 kg
Oppervlakte kwaliteit Meestal gespecificeerd volgens industriële normen (bijv. MIL-O-13830)
Dimensionele tolerantie Aanpasbaar volgens de eisen van de klant
Wafers Verkrijgbaar in verschillende diameters: 2", 3", 4", 6", 8" en groter
Waferdikte Normaal gesproken varieert het van een paar tot enkele millimeter
Toepassingen Optica, lasers, halfgeleiders, wetenschappelijke instrumenten, enz.



"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders 0"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders 1"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders 2





Specificaties voor de vervaardiging van gesmolten kwarts

Parameter

JGS1

JGS2

JGS3

Maximale grootte

< Φ200 mm

< Φ300 mm

< Φ200 mm

Transmissiebereik (Medium transmission ratio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH-inhoud

1200 ppm

150 ppm

5 ppm

Fluorescentie

(ex 254 nm)

Vrijwel gratis

Sterke v-b

Sterke V-B

Inhoud van onzuiverheden

5 ppm

20-40 ppm

40-50 ppm

Birefringentieconstante

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode van smelting

Synthetische CVD

Oxy-waterstofsmelting

Elektrische smelting

Toepassingen

Laser substraat: raam, lens, prisma, spiegel...

halfgeleider en hoogtemperatuurvenster

IR & UV
substraat





"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders 3



"2" "4" "6" "8" gesmolten silica-wafers voor de vervaardiging van hoogprecisie-halfgeleiders 4

Vaak gestelde vragen



  1. V: Op welke producten werkt u vooral?

A:We zien onszelf als de piezo-wafer specialist. We zijn de eersten om te werken met Single Crystal Quartz in China ongeveer 30 jaar geleden. Daarna stapten we geleidelijk op het gebied van LiNbO3, LiTaO3,met een breedte van niet meer dan 50 mmLGS, CTGS etc. Vooral als je op zoek bent naar een piezo kwarts leverancier, zijn wij de ultieme keuze!SC- en IT-snijwerk met een superieure hoekprecisie.



  1. Q: Kun je product aanpassing accepteren?

A:Ja, natuurlijk, we kunnen het volgens uw verzoek maken, en we hebben ook zoveel ervaring met piezo-wafers, dat we u relevante suggesties kunnen geven als u niet 100% zeker bent van uw keuze.En daarnaast...We hebben wel wat standaard wafers op voorraad.



  1. V: Kunt u de goederen bezorgen via onze koerier?

A:Ja, we raden u aan om te gaan met de koeriersagent die u het meest vertrouwd bent met (DHL, FedEX, UPS etc.).We verpakken de producten veilig in aanvaardbare grootte om u te helpen de verzendkosten te besparen.Als u ons nodig heeft om de vracht te verzorgen, is het ook geen probleem. We hebben ook een goede korting bij de internationale koeriersbedrijven.



  1. V: Hoe kan je garanderen dat we veilig krijgen wat we willen?

A:De waferproducten zijn kwetsbaar en soms duur, het laatste wat we als fabrikant willen zien, is dat de producten beschadigd zijn tijdens de koeriers.We pakken de wafers goed in en stoppen ze in een doos met een buffer spons.Maar ongelukken zijn soms onvermijdelijk.“Aanvaardingscontrole”Als het ongewenste gebeurde, zullen wij u de aanvulling geven of terugbetalen als u de controle stappen volgt.



  1. V: Kunnen we uw fabriek bezoeken?

A:Fabriek inspectie is belangrijk voor grote hoeveelheden aankoop en langetermijn samenwerking.Grote namen over de hele wereld zijn getuige geweest van onze vooruitgang in het opbouwen van fabrieken.Deze dagen, vanwege de Covid-19-pandemie, hadden we ook de ervaring van videoconferentie met wereldwijde kopers.





Aanvaardingscontrole

  • Het product is kwetsbaar. We hebben het goed verpakt en het is kwetsbaar gelabeld. We leveren via uitstekende binnenlandse en internationale expressbedrijven om de transportkwaliteit te garanderen.
  • Na ontvangst van de goederen moet u voorzichtig handelen en controleren of de buitendoos in goede staat is.Neem een foto voordat je ze eruit haalt..
  • Gelieve de vacuümverpakking in een schone ruimte te openen wanneer de producten moeten worden aangebracht.
  • Als de producten tijdens de koeriersdienst beschadigd zijn aangetroffen, neem dan onmiddellijk een foto of neem dan een video op.Neem onmiddellijk contact met ons op en we zullen het probleem goed oplossen.
