• Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen
Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen

Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen

Productdetails:

Plaats van herkomst: China
Merknaam: CSIMC
Certificering: ISO:9001, ISO:14001
Modelnummer: Gesmolten Kiezelzuur, Gesmolten Kwarts

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 5 stuks
Prijs: Onderhandelbaar
Verpakking Details: Het pakket van de cassettekruik, zuigt verzegeld
Levertijd: 1-4 weken
Betalingscondities: T/T
Levering vermogen: 20000 PCs/maand
Beste prijs Contact

Gedetailleerde informatie

Materiaal: Gesmolten Kwartswafeltje Merken: JGS2 JGS1
Diameter: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Dikte: 350um, 500um, 1000um
LTV (5mmx5mm): < 2 μm Ra ruwheid: < 1 nm / GC#1000
Oppervlak: DSP-SSP Toepassing: Halfgeleider, MEMS
Markeren:

optisch gesmolten silicawafels

,

Micro-elektronische ontwerpen gesmolten silica-wafers

,

High Purity Fused Silica Wafers

Productomschrijving

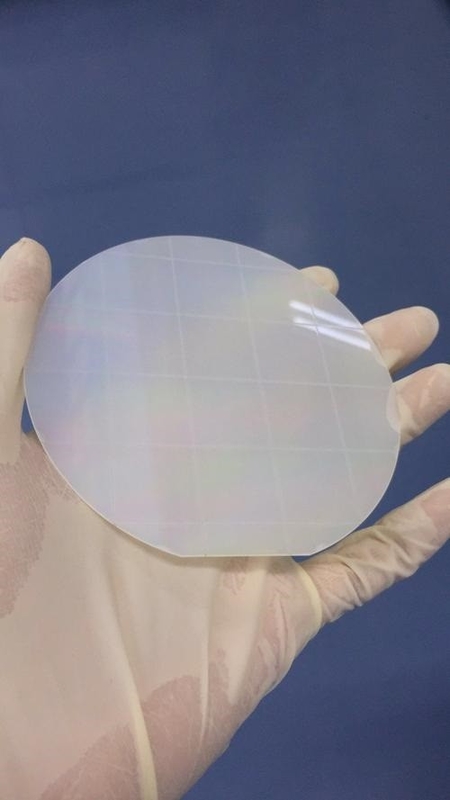

High Purity Fused Silica Wafers voor onovertroffen prestaties 2" 3" 4" 6" 8" Wafer-Grade voor optische en micro-elektronica ontwerpen



Onze top-tier gesmolten silica wafers, de prima keuze voor geavanceerde toepassingen die ongeëvenaarde optische helderheid en thermische stabiliteit vereisen.Gemaakt van hoogzuiver silicaglas door middel van een zorgvuldig fusieproces, onze wafers vertonen uitzonderlijke optische homogeniteit en lage absorptiecoëfficiënten, waardoor ze ideaal zijn voor veeleisende optische systemen.

Onze gesmolten silica wafers bieden uitzonderlijke transmissie over een breed spectrum, van UV tot IR, zorgen voor precieze en betrouwbare prestaties in geavanceerde fotonische apparaten, sensoren,en beeldsystemenDe hoge weerstand tegen thermische schokken en de lage koëfficiënt van thermische uitbreiding zorgen voor stabiliteit in ruwe omgevingen en behouden de optische prestaties bij verschillende temperaturen.

Onze wafers zijn nauwkeurig ontworpen om aan de strengste specificaties te voldoen. Ze garanderen vlakheid en parallelisme.Verbeter uw optische systemen met onze gesmolten silica wafers ervaren ongeëvenaarde helderheidBestel nu en revolutioneer je technologie met onze premium gesmolten silicium.

Parameter Beschrijving
Materiaal Gesmolten kwarts JGS2
Samenstelling SiO2(Siliciumdioxide)
Transmissie Uitstekende transparantie in het ultraviolet (UV) tot infrarood (IR) bereik
Brekingsindex 1.4585 (bij 587,6 nm)
Dichtheid 2.203 g/cm3
Coëfficiënt van thermische uitbreiding 5.5 x 10- 7K-1
Werktemperatuurbereik Tot 1200°C
Chemische weerstand Resistent tegen de meeste zuren, alkalis en organische oplosmiddelen
Oppervlakte afwerking met een gewicht van niet meer dan 50 kg
Oppervlakte kwaliteit Meestal gespecificeerd volgens industriële normen (bijv. MIL-O-13830)
Dimensionele tolerantie Aanpasbaar volgens de eisen van de klant
Wafers Verkrijgbaar in verschillende diameters: 2", 3", 4", 6", 8" en groter
Waferdikte Normaal gesproken varieert het van een paar tot enkele millimeter
Toepassingen Optica, lasers, halfgeleiders, wetenschappelijke instrumenten, enz.



Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen 0Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen 1Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen 2





Specificaties voor de vervaardiging van gesmolten kwarts

Parameter

JGS1

JGS2

JGS3

Maximale grootte

< Φ200 mm

< Φ300 mm

< Φ200 mm

Transmissiebereik (Medium transmission ratio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH-inhoud

1200 ppm

150 ppm

5 ppm

Fluorescentie

(ex 254 nm)

Vrijwel gratis

Sterke v-b

Sterke V-B

Inhoud van onzuiverheden

5 ppm

20-40 ppm

40-50 ppm

Birefringentieconstante

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode van smelting

Synthetische CVD

Oxy-waterstofsmelting

Elektrische smelting

Toepassingen

Laser substraat: raam, lens, prisma, spiegel...

halfgeleider en hoogtemperatuurvenster

IR & UV
substraat





Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen 3



Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen 4

Vaak gestelde vragen



  1. V: Op welke producten werkt u vooral?

A:We zien onszelf als de piezo-wafer specialist. We zijn de eersten om te werken met Single Crystal Quartz in China ongeveer 30 jaar geleden. Daarna stapten we geleidelijk op het gebied van LiNbO3, LiTaO3,met een breedte van niet meer dan 50 mmLGS, CTGS etc. Vooral als je op zoek bent naar een piezo kwarts leverancier, zijn wij de ultieme keuze!SC- en IT-snijwerk met een superieure hoekprecisie.



  1. Q: Kun je product aanpassing accepteren?

A:Ja, natuurlijk, we kunnen het volgens uw verzoek maken, en we hebben ook zoveel ervaring met piezo-wafers, dat we u relevante suggesties kunnen geven als u niet 100% zeker bent van uw keuze.En daarnaast...We hebben wel wat standaard wafers op voorraad.



  1. V: Kunt u de goederen bezorgen via onze koerier?

A:Ja, we raden u aan om te gaan met de koeriersagent die u het meest vertrouwd bent met (DHL, FedEX, UPS etc.).We verpakken de producten veilig in aanvaardbare grootte om u te helpen de verzendkosten te besparen.Als u ons nodig heeft om de vracht te verzorgen, is het ook geen probleem. We hebben ook een goede korting bij de internationale koeriersbedrijven.



  1. V: Hoe kan je garanderen dat we veilig krijgen wat we willen?

A:De waferproducten zijn kwetsbaar en soms duur, het laatste wat we als fabrikant willen zien is dat de producten beschadigd raken tijdens de koeriers.We pakken de wafers goed in en stoppen ze in een doos met een buffer spons.Maar ongelukken zijn soms onvermijdelijk.“Aanvaardingscontrole”Als het ongewenste gebeurde, zullen wij u de aanvulling geven of terugbetalen als u de controle stappen volgt.



  1. V: Kunnen we uw fabriek bezoeken?

A:Fabriek inspectie is belangrijk voor grote hoeveelheden aankoop en langetermijn samenwerking.Grote namen over de hele wereld zijn getuige geweest van onze vooruitgang in het opbouwen van fabrieken.Deze dagen, vanwege de Covid-19-pandemie, hadden we ook de ervaring van videoconferentie met wereldwijde kopers.





Aanvaardingscontrole

  • Het product is kwetsbaar. We hebben het goed verpakt en het is kwetsbaar gelabeld. We leveren via uitstekende binnenlandse en internationale expressbedrijven om de transportkwaliteit te garanderen.
  • Na ontvangst van de goederen moet u voorzichtig handelen en controleren of de buitendoos in goede staat is.Neem een foto voordat je ze eruit haalt..
  • Gelieve de vacuümverpakking in een schone ruimte te openen wanneer de producten moeten worden aangebracht.
  • Als de producten tijdens de koeriersdienst beschadigd zijn aangetroffen, neem dan alstublieft onmiddellijk een foto of een video op.Neem onmiddellijk contact met ons op en we zullen het probleem goed oplossen.

Wilt u meer details over dit product weten
Ik ben geïnteresseerd Hoge zuiverheid gesmolten silica wafers voor onovertroffen prestaties 2' 3' 4' 6' 8' Wafer-grade optische en micro-elektronica ontwerpen kun je me meer details sturen zoals type, maat, hoeveelheid, materiaal, etc.
Bedankt!
Wachten op je antwoord.
