Productdetails:

Plaats van herkomst: China
Merknaam: CQT
Certificering: ISO:9001, ISO:14001
Modelnummer: Gesmolten Kiezelzuur, Gesmolten Kwarts

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 10 stuks
Prijs: Onderhandelbaar
Verpakking Details: Het pakket van de cassettekruik, zuigt verzegeld
Levertijd: 1-4 weken
Betalingscondities: T/T
Levering vermogen: 20000 PCs/maand
Beste prijs Contact

Gedetailleerde informatie

Materiaal: Gesmolten Kiezelzuur, Gesmolten Kwarts Merken: JGS1 JGS2 JGS3
Diameter: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Dikte: 350um, 500um, 1000um
TTV: < 10 μm Primary Flat: 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/notch, notch, notch
Oppervlakte: DSP-SSP Toepassing: Halfgeleider, MEMS
Markeren:

High Purity Fused Silica Wafers

,

8'' gesmolten silicawafels

,

halfgeleiders gesmolten silica wafers

Productomschrijving

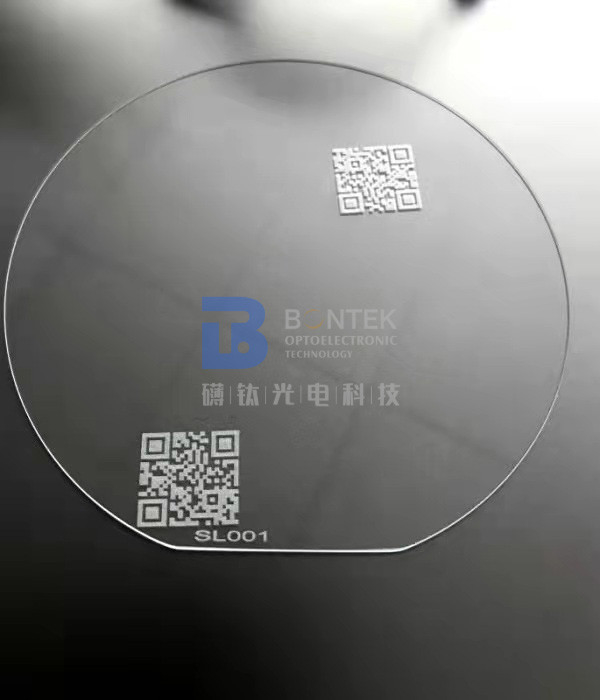

2", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders



Verbeter uw technologie met gesmolten silica wafers!

In de snelle wereld van geavanceerde technologie zijn nauwkeurigheid en betrouwbaarheid ononderhandelbaar.De introductie van onze premium gesmolten silica-wafers, de hoeksteen van innovatie voor hoogwaardige toepassingenGemaakt van ultra-zuivere gesmolten silica, bieden deze wafers ongeëvenaarde optische helderheid, thermische stabiliteit en mechanische veerkracht, waardoor ze naadloos kunnen worden geïntegreerd in uw meest veeleisende projecten.

Gesmolten Silica Wafers zijn ideaal voor optische coatings, halfgeleiders en micro-elektronica, waar precisie en consistentie van groot belang zijn.Hun lage thermische uitbreidingscoëfficiënt en hoge oppervlakkegehalte maken ze de perfecte keuze voor optimale prestaties en het minimaliseren van gebreken.

Kies onze gesmolten silica wafers en ontsluit een nieuw gebied van mogelijkheden voor uw onderzoek en ontwikkeling.Omarmen van de toekomst van technologie met het materiaal dat de standaard voor uitmuntendheid steltBestel nu en breng je projecten naar het volgende niveau!

Parameter Beschrijving
Materiaal Gesmolten kwarts JGS2
Samenstelling SiO2(Siliciumdioxide)
Transmissie Uitstekende transparantie in het ultraviolet (UV) tot infrarood (IR) bereik
Brekingsindex 1.4585 (bij 587,6 nm)
Dichtheid 2.203 g/cm3
Coëfficiënt van thermische uitbreiding 5.5 x 10- 7K-1
Werktemperatuurbereik Tot 1200°C
Chemische weerstand Resistent tegen de meeste zuren, alkalis en organische oplosmiddelen
Oppervlakte afwerking met een gewicht van niet meer dan 50 kg
Oppervlakte kwaliteit Meestal gespecificeerd volgens industriële normen (bijv. MIL-O-13830)
Dimensionele tolerantie Aanpasbaar volgens de eisen van de klant
Wafers Verkrijgbaar in verschillende diameters: 2", 3", 4", 6", 8" en groter
Waferdikte Normaal gesproken varieert het van een paar tot enkele millimeter
Toepassingen Optica, lasers, halfgeleiders, wetenschappelijke instrumenten, enz.



2", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders 02", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders 12", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders 2





Specificaties voor de vervaardiging van gesmolten kwarts

Parameter

JGS1

JGS2

JGS3

Maximale grootte

< Φ200 mm

< Φ300 mm

< Φ200 mm

Transmissiebereik (Medium transmission ratio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH-inhoud

1200 ppm

150 ppm

5 ppm

Fluorescentie

(ex 254 nm)

Vrijwel gratis

Sterke v-b

Sterke V-B

Inhoud van onzuiverheden

5 ppm

20-40 ppm

40-50 ppm

Birefringentieconstante

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode van smelting

Synthetische CVD

Oxy-waterstofsmelting

Elektrische smelting

Toepassingen

Laser substraat: raam, lens, prisma, spiegel...

halfgeleider en hoogtemperatuurvenster

IR & UV
substraat





2", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders 3



2", 3", 4", 6", 8" Onverslaanbare prestaties met onze hoogzuivere gesmolten silica wafers voor fotonica en halfgeleiders 4

Vaak gestelde vragen



  1. V: Op welke producten werkt u vooral?

A:We zien onszelf als de piezo-wafer specialist. We zijn de eersten om te werken met Single Crystal Quartz in China ongeveer 30 jaar geleden. Daarna stapten we geleidelijk op het gebied van LiNbO3, LiTaO3,met een breedte van niet meer dan 50 mmLGS, CTGS etc. Vooral als je op zoek bent naar een piezo kwarts leverancier, zijn wij de ultieme keuze!SC- en IT-snijwerk met een superieure hoekprecisie.



  1. Q: Kun je product aanpassing accepteren?

A:Ja, natuurlijk, we kunnen het volgens uw verzoek maken, en we hebben ook zoveel ervaring met piezo-wafers, dat we u relevante suggesties kunnen geven als u niet 100% zeker bent van uw keuze.En daarnaast...We hebben wel wat standaard wafers op voorraad.



  1. V: Kunt u de goederen bezorgen via onze koerier?

A:Ja, we raden u aan om te gaan met de koeriersagent die u het meest vertrouwd bent met (DHL, FedEX, UPS etc.).We verpakken de producten veilig in aanvaardbare grootte om u te helpen de verzendkosten te besparen.Als u ons nodig heeft om de vracht te verzorgen, is het ook geen probleem. We hebben ook een goede korting bij de internationale koeriersbedrijven.



  1. V: Hoe kan je garanderen dat we veilig krijgen wat we willen?

A:De waferproducten zijn kwetsbaar en soms duur, het laatste wat we als fabrikant willen zien, is dat de producten beschadigd zijn tijdens de koeriers.We pakken de wafers goed in en stoppen ze in een doos met een buffer spons.Maar ongelukken zijn soms onvermijdelijk.“Aanvaardingscontrole”Als het ongewenste gebeurde, zullen wij u de aanvulling geven of terugbetalen als u de controle stappen volgt.



  1. V: Kunnen we uw fabriek bezoeken?

A:Fabriek inspectie is belangrijk voor grote hoeveelheden aankoop en langetermijn samenwerking.Grote namen over de hele wereld zijn getuige geweest van onze vooruitgang in het opbouwen van fabrieken.Deze dagen, vanwege de Covid-19-pandemie, hadden we ook de ervaring van videoconferenties met wereldwijde kopers.





Aanvaardingscontrole

  • Het product is kwetsbaar. We hebben het goed verpakt en het is kwetsbaar gelabeld. We leveren via uitstekende binnenlandse en internationale expressbedrijven om de transportkwaliteit te garanderen.
  • Na ontvangst van de goederen moet u voorzichtig handelen en controleren of de buitendoos in goede staat is.Neem een foto voordat je ze eruit haalt..
  • Gelieve de vacuümverpakking in een schone ruimte te openen wanneer de producten moeten worden aangebracht.
  • Als de producten tijdens de koeriersdienst beschadigd zijn aangetroffen, neem dan alstublieft onmiddellijk een foto of een video op.Neem onmiddellijk contact met ons op en we zullen het probleem goed oplossen.
