Productdetails:

Plaats van herkomst: China
Merknaam: CQT
Certificering: ISO:9001, ISO:14001
Modelnummer: Gesmolten Kiezelzuur, Gesmolten Kwarts

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 10 stuks
Prijs: Onderhandelbaar
Verpakking Details: Het pakket van de cassettekruik, zuigt verzegeld
Levertijd: 1-4 weken
Betalingscondities: T/T
Levering vermogen: 20000 PCs/maand
Beste prijs Contact

Gedetailleerde informatie

Materiaal: Gesmolten Kwartswafeltje Brandnaam: JGS1 JGS2 JGS3 Glas- en kwartswafer voor chemische stabiliteit met een superieure optische helderhei
Diameter: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Dikte: 350um, 500um, 1000um
PLTV ((< 0,5 mm): ≥ 95% ((5 mm*5 mm) Ra ruwheid: DSP-SSP
Oppervlakte: DSP-SSP Toepassing: Halfgeleider, MEMS
Markeren:

Aanpasbare gesmolten silica-wafers

,

200 mm diameter gesmolten silica wafer

Productomschrijving

Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders



In het domein van geavanceerde materialen, schijnen onze gesmolten silica wafers als een hoeksteen voor innovatie en precisie.

Deze wafers, die door een geavanceerd productieproces zijn gemaakt, beschikken over uitzonderlijke optische eigenschappen.van ultraviolet naar bijna - infraroodOf het nu gaat om lasersystemen die een onberispelijke lichttransmissie vereisen of om precisie optica in wetenschappelijke instrumenten.Onze gesmolten silica wafers leveren ongeëvenaarde helderheid en prestaties..

Een ander opvallend kenmerk is hun uitstekende thermische stabiliteit: ze kunnen snel temperatuurschommelingen weerstaan zonder te vervormen of te barsten, waardoor ze in veeleisende omgevingen een consistent resultaat opleveren.

Bovendien zijn onze gesmolten silica wafers chemisch inert, bestand tegen de meeste zuren en alkalis, wat hun levensduur en betrouwbaarheid verlengt.

Elke wafer wordt strikt gecontroleerd om aan de hoogste kwaliteitsnormen te voldoen.Werk samen met ons en laat onze gesmolten silica wafers uw volgende doorbraak aansturen.Neem nu contact met ons op.

Parameter Beschrijving
Materiaal Gesmolten kwarts JGS2
Samenstelling SiO2(Siliciumdioxide)
Transmissie Uitstekende transparantie in het ultraviolet (UV) tot infrarood (IR) bereik
Brekingsindex 1.4585 (bij 587,6 nm)
Dichtheid 2.203 g/cm3
Coëfficiënt van thermische uitbreiding 5.5 x 10- 7K-1
Werktemperatuurbereik Tot 1200°C
Chemische weerstand Resistent tegen de meeste zuren, alkalis en organische oplosmiddelen
Oppervlakte afwerking met een gewicht van niet meer dan 50 kg
Oppervlakte kwaliteit Meestal gespecificeerd volgens industriële normen (bijv. MIL-O-13830)
Dimensionele tolerantie Aanpasbaar volgens de eisen van de klant
Wafers Verkrijgbaar in verschillende diameters: 2", 3", 4", 6", 8" en groter
Waferdikte Normaal gesproken varieert het van een paar tot enkele millimeter
Toepassingen Optica, lasers, halfgeleiders, wetenschappelijke instrumenten, enz.

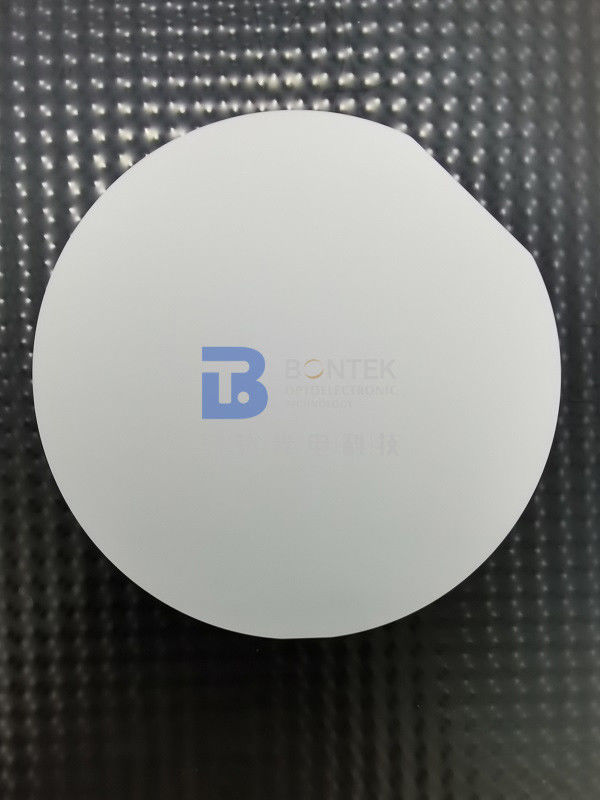

Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders 0Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders 1Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders 2





Specificaties voor de vervaardiging van gesmolten kwarts

Parameter

JGS1

JGS2

JGS3

Maximale grootte

< Φ200 mm

< Φ300 mm

< Φ200 mm

Transmissiebereik (Medium transmission ratio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH-inhoud

1200 ppm

150 ppm

5 ppm

Fluorescentie

(ex 254 nm)

Vrijwel gratis

Sterke v-b

Sterke V-B

Inhoud van onzuiverheden

5 ppm

20-40 ppm

40-50 ppm

Birefringentieconstante

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode van smelting

Synthetische CVD

Oxy-waterstofsmelting

Elektrische smelting

Toepassingen

Laser substraat: raam, lens, prisma, spiegel...

halfgeleider en hoogtemperatuurvenster

IR & UV
substraat





Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders 3



Aanpasbare gesmolten silica-wafers voor de productie van hoogwaardige halfgeleiders 4

Vaak gestelde vragen



  1. V: Op welke producten werkt u vooral?

A:We zien onszelf als de piezo-wafer specialist. We zijn de eersten om te werken met Single Crystal Quartz in China ongeveer 30 jaar geleden. Daarna stapten we geleidelijk op het gebied van LiNbO3, LiTaO3,met een breedte van niet meer dan 50 mmLGS, CTGS etc. Vooral als je op zoek bent naar een piezo kwarts leverancier, zijn wij de ultieme keuze!SC- en IT-snijwerk met een superieure hoekprecisie.



  1. Q: Kun je product aanpassing accepteren?

A:Ja, natuurlijk, we kunnen het volgens uw verzoek maken, en we hebben ook zoveel ervaring met piezo-wafers, dat we u relevante suggesties kunnen geven als u niet 100% zeker bent van uw keuze.En daarnaast...We hebben wel wat standaard wafers op voorraad.



  1. V: Kunt u de goederen bezorgen via onze koerier?

A:Ja, we raden u aan om te gaan met de koeriersagent die u het meest vertrouwd bent met (DHL, FedEX, UPS etc.).We verpakken de producten veilig in aanvaardbare grootte om u te helpen de verzendkosten te besparen.Als u ons nodig heeft om de vracht te verzorgen, is het ook geen probleem. We hebben ook een goede korting bij de internationale koeriersbedrijven.



  1. V: Hoe kan je garanderen dat we veilig krijgen wat we willen?

A:De waferproducten zijn kwetsbaar en soms duur, het laatste wat we als fabrikant willen zien, is dat de producten beschadigd zijn tijdens de koeriers.We pakken de wafers goed in en stoppen ze in een doos met een buffer spons.Maar ongelukken zijn soms onvermijdelijk.“Aanvaardingscontrole”Als het ongewenste gebeurde, zullen wij u de aanvulling geven of terugbetalen als u de controle stappen volgt.



  1. V: Kunnen we uw fabriek bezoeken?

A:Fabriek inspectie is belangrijk voor grote hoeveelheden aankoop en langetermijn samenwerking.Grote namen over de hele wereld zijn getuige geweest van onze vooruitgang in het opbouwen van fabrieken.Deze dagen, vanwege de Covid-19-pandemie, hadden we ook de ervaring van videoconferenties met wereldwijde kopers.





Aanvaardingscontrole

  • Het product is kwetsbaar. We hebben het goed verpakt en het is kwetsbaar gelabeld. We leveren via uitstekende binnenlandse en internationale expressbedrijven om de transportkwaliteit te garanderen.
  • Na ontvangst van de goederen moet u voorzichtig handelen en controleren of de buitendoos in goede staat is.Neem een foto voordat je ze eruit haalt..
  • Gelieve de vacuümverpakking in een schone ruimte te openen wanneer de producten moeten worden aangebracht.
  • Als de producten tijdens de koeriersdienst beschadigd zijn aangetroffen, neem dan alstublieft onmiddellijk een foto of een video op.Neem onmiddellijk contact met ons op en we zullen het probleem goed oplossen.
