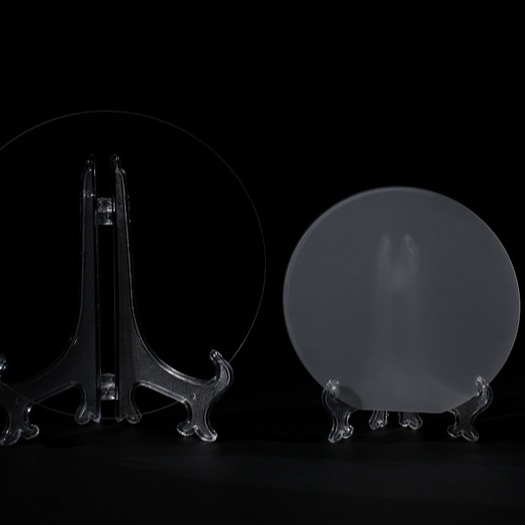

De c-As van Sapphire Wafer Sapphire Windows van de slijtageweerstand r-As m-As a-As
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | BonTek |
| Certificering: | ISO:9001 |
| Modelnummer: | Saffier (Al2O3) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 5 stukken |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Cassette, Kruik, Filmpakket |
| Levertijd: | 1-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 10000 Stukken/Maand |
|
Gedetailleerde informatie |
|||
| Materiaal: | Sapphire Wafer | Dichtheid: | 3.97 g/cm3 |
|---|---|---|---|
| Smeltpunt: | 2040 graden van C | warmtegeleidingsvermogen: | 27.21 w (m x K) bij 300 K |
| Thermische Uitbreiding: | 5.6 x 10 -6 /K (parallelle c-As) & 5,0 (loodrechte c-As) x 10 -6 /K | Hardheid: | Knoop 2000 kg/mm 2 met 2000g-indenter |
| Specifieke Hittecapaciteit: | 419 J (kg x K) | Diëlektrische Constante: | 11.5 (parallelle c-As) 9,4 (loodrechte c-As) bij 1MHz |
| Markeren: | Slijtageweerstand Sapphire Wafer,de c-As van saffiervensters,R-as Sapphire Wafer |
||
Productomschrijving
De c-As van Sapphire Wafer Sapphire Windows van de slijtageweerstand r-As m-As a-As

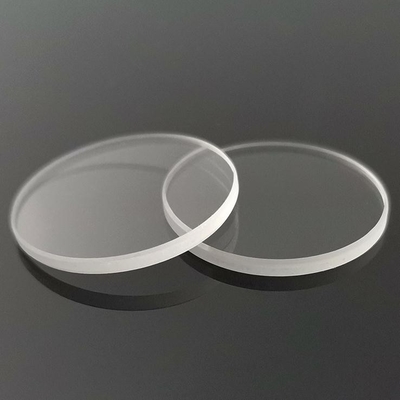

Sapphire Windows wordt vervaardigd van enig kristalsaffier, makend tot hen ideaal voor het eisen van toepassingen (zoals lasersystemen) wegens hun extreme oppervlaktehardheid, hoog warmtegeleidingsvermogen, hoge diëlektrische constante en weerstand tegen gemeenschappelijke chemische zuren en alkali. De saffier is het tweede hardste kristal naast diamanten en, wegens hun structurele sterkte, kunnen de saffiervensters veel dunner worden gemaakt dan andere gemeenschappelijke diëlektrische vensters met betere overbrenging. Chemisch, is de saffier het oxyde van het enig kristalaluminium (Al2O3), en is nuttig in een transmissiewaaier van 0,2 - 5.5µm.
|
Beschikbare richtlijnen: |
C-as [0001], r-As [1-102], a-As [11-20], m-As [10-10], Willekeurig |
|
Saffiervensters/spaties |
|
|
Diameter/Breedte: |
25.0 - 250,0 mm |
|
Tolerantie: |
Standaard± 2°, Speciaal aan ± 0.1° |
|
Dikte: |
Minimum 0,15, maximum 120,0 mm |
|
De oppervlakte eindigt: |
Zoals gesneden, fijne omwikkelde grond, poetste s/d 80/50, 60/40, 40/20, 20/10, 10/5, volgens mil-0-13830A op |
|
Einden/Randkwaliteit: |
Fijne grond, 80/50 |
|
„Zoals-gekweekte“ saffierbuizen: |
|
|
Afmetingen |
De binnendiameter van tot 50 mm, 0,5 - 4,0 mm-muurdikte, 300-600 mm buizenlengte |
|
Richtlijn |
C-as in de lengte van de buis |
|
Opgepoetste saffierbuizen: |
Tot 50 mm binnen diameter, 0,5 - 3,0 mm-muurdikte, 80-350 mm buizenlengte |
|
Baren: |
Diameter/Breedte 5-220 mm, Dikte/Lengte 25 – 125 mm |
|
Oppervlaktekwaliteit |
Zoals-besnoeiing, Einden/de Diamantbesnoeiing van de Randkwaliteit |
| OPTISCHE EIGENSCHAPPEN van SAPPHIRE Al 2O3 | |
|
Transmissiewaaier |
0,17 tot 5,5 microns |
|
R.i. |
1.75449 (o) 1.74663 (e) bij 1,06 microns |
|
Bezinningsverlies |
bij 1,06 microns (2 oppervlakten) voor o-Ray - 11,7%; voor e-Ray - 14,2% |
|
Index van Absorptie |
0,3 x 10-3 cm-1 bij 2,4 microns |
|
dN/dT |
13.7 x 10-6 bij 5,4 microns |
|
dn/dm = 0 |
1,5 microns |
| FYSISCHE EIGENSCHAPPEN van SAPPHIRE Al 2O3 | |
|
Dichtheid |
3.97 g/cm3 |
|
Smeltpunt |
2040 graden van C |
|
Warmtegeleidingsvermogen |
27.21 w (m x K) bij 300 K |
|
Thermische Uitbreiding |
5.6 x 10 -6 /K (parallelle c-As) & 5,0 (loodrechte c-As) x 10 -6 /K |
|
Hardheid |
Knoop 2000 kg/mm 2 met 2000g-indenter |
|
Specifieke Hittecapaciteit |
419 J (kg x K) |
|
Diëlektrische Constante |
11.5 (parallelle c-As) 9,4 (loodrechte c-As) bij 1MHz |
|
De Modulus van jongelui (e) |
335 GPa |
|
Scheerbeurtmodulus (G) |
148.1 GPa |
|
Bulkmodulus (k) |
240 GPa |
|
Elastische Coëfficiënten |
C11=496C12=164C13=115 |
|
Duidelijke Elastische Grens |
MPa 275 (40.000 psi) |
|
Poisson Verhouding |
0,25 |
Goedkeuringscontrole
1. Het product is breekbaar. Wij hebben voldoende het ingepakt en breekbaar het geëtiketteerd. Wij leveren door uitstekende binnenlandse en internationale exprespostbedrijven om vervoerskwaliteit te verzekeren.
2. Na het ontvangen van de goederen, te behandelen gelieve zorvuldig en te controleren of het buitenkarton in goede staat is. Open zorgvuldig het buitenkarton en de controle of de verpakkingsdozen in groepering zijn. Neem een beeld alvorens u hen neemt.
3. Gelieve te openen de vacuümverpakking in een schone ruimte wanneer de producten moeten worden toegepast.
4. Als de producten tijdens koerier worden beschadigd worden gevonden, neem gelieve een beeld of een video onmiddellijk te registreren die. Neem niet de beschadigde producten uit de verpakkende doos! Contacteer onmiddellijk ons en wij zullen het probleem goed oplossen.
